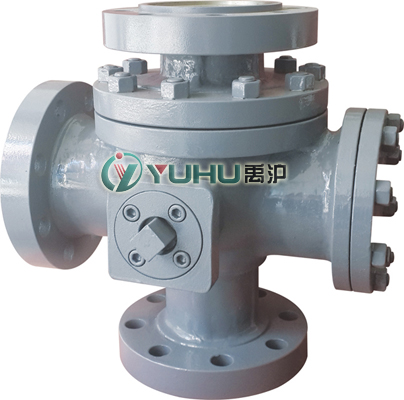

高平臺三通球閥
 |
| 高平臺三通球閥 |
一、高平臺三通球閥 產品概述
上海禹滬公司的高平臺三通球閥主要用于電動、氣動執行器的配套。球體采用底部裝入式，可方便改制成為固定球式三通球閥。閥蓋、底蓋及側蓋均采用螺栓裝配，可方便改制成為四通或垂直三通或五通球閥，并易于安裝、拆卸和維修。高平臺三通球閥采用ISO5211標準的高平臺設計，無需連接支架和軸套，使安裝執行器變簡單。
二、高平臺三通球閥 性能規范
| 公稱壓力
PN(MPa) |
殼體試驗 (MPa) |
密封試驗 (MPa) |
氣密試驗 (MPa) |
| 1.6 |
2.4 |
1.76 |
0.6 (MPa) |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| CLASS150 |
3.0 |
2.2 |
| 適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
| 適用溫度 |
-28～350℃ |
| 應用規范 |
連接法蘭 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
| 檢驗試驗 |
JB/T 9092-99 、API598 |
三、高平臺三通球閥 零件材料
| 零件名稱 |
國標材質 |
美標材質 |
| 閥體、閥蓋 |
WCB |
A216-WCB |
| 密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
| 球體 |
1Cr18Ni9Ti |
SS 304 |
| 閥座、閥桿 |
2Cr13 |
A246-416 |
| 雙頭螺栓 |
35CrMoA |
A193-B7 |
四、高平臺三通球閥 產品選型
選型時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：高平臺三通球閥,直連式三通球閥
